手把手教你erowa夾具的正確使用規范
發布:2018.08.30    瀏覽:9408
分享

1.在CNC工作臺或者主軸上安裝定位夾具卡盤時,基準標示應該面向操機員;

erowa卡盤操作

2.安裝完成后,使用前用干凈的抹布將erowa卡盤的Z軸基準面清理干凈;

ITS夾頭

3.檢測卡盤內孔是否干凈;

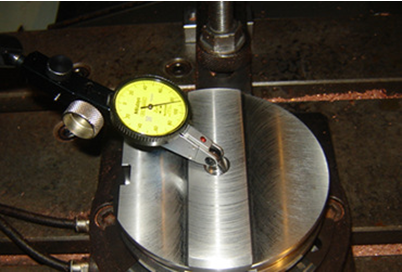

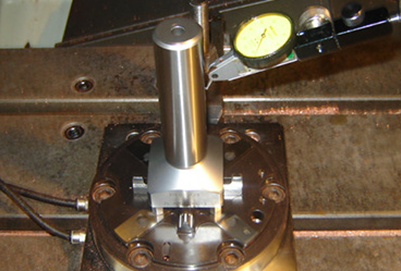

4.用柱型基準座檢測夾具的垂直度

50定位片

5.ITS零位基準座檢測夾具的旋轉度和夾具中心抓取。

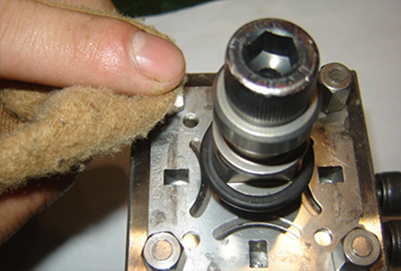

6.將電極夾具座(夾頭)的四個釘腳(六角釘)的底面清潔干凈;

erowa定位片

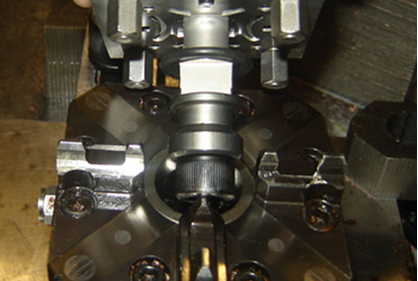

 7.檢測夾頭組合上的定位拉釘安裝是否準確,拉釘的拉釘環有沒有裝反;

erowa氣動拉釘

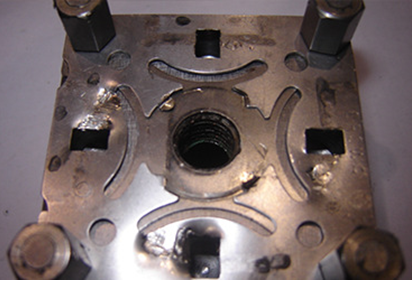

8.檢測夾頭組合上的定位片有沒有磨損,損壞。

erowa卡盤

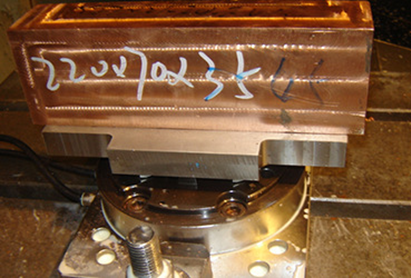

9.當電極夾頭夾持電極時,檢測電極安裝是否穩固

erowa電極加工

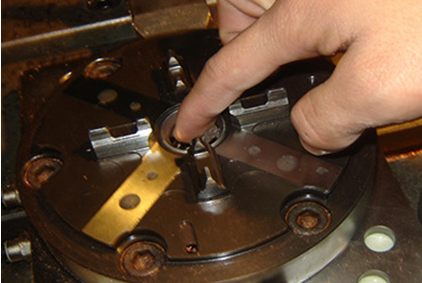

10.安裝夾頭進卡盤時,將定位片的定位孔對準卡盤的定位棱柱;

erowa電極

11.裝夾頭時,注意輕放和輕拿,不要撞到夾頭基準面;

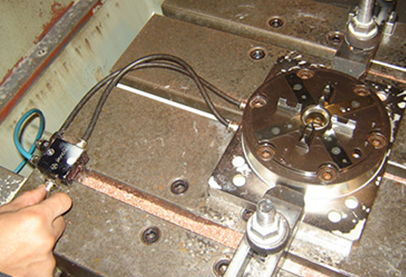

12.保證使用的氣壓有6公斤,否則卡盤無法鎖緊,當卡盤鎖緊后,檢測電極是否裝緊。

erowa氣動卡盤

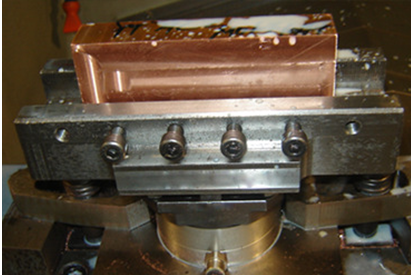

13.要根據加工的電極大小來選用卡盤和夾頭,大電極時要用D150的電極卡盤,一般電極可以用D100的卡盤,小電極可以用D80的卡盤。



erowa加工電極夾具


erowa槽型夾頭

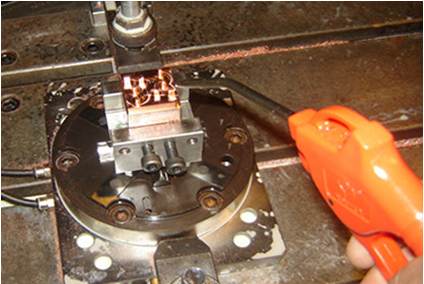

14.電極加工完成后,先用氣槍把電極和卡盤表面吹干凈,然后在拿出電極或夾頭,防止銅屑進入夾頭或卡盤內孔。

erowa電極加工夾具

15.當卡盤使用完畢后,要用防塵鋁塞封住卡盤孔,并且開關要處于關閉的狀態,還要用干凈的布擦拭干凈,防止夾具腐蝕。

16.每周進行維護,對夾具的鋼珠部位涂黃油,并且運行開關,使鋼珠活動,讓油充分潤滑。

erowa卡盤安裝
